PRODUCTS, VFD MODULE, VFD DCS

Biến tần DCS800

Đăng vào bởi admin

Hiệu suất cho các ngành công nghiệp yêu cầu cao

Các ứng dụng công nghiệp nặng như cán thép hay vận hành lò quay xi măng đòi hỏi thiết bị phải có độ bền và độ tin cậy rất cao. Đó chính là tư tưởng thiết kế của dòng DCS800.

Từ máy kéo dây thép đến hệ thống cáp treo, DCS800 mang đến hiệu năng và độ ổn định hằng ngày mà bạn mong đợi, đồng thời vẫn linh hoạt để đáp ứng các yêu cầu điều khiển đặc thù của từng quy trình.

Công cụ Automation Builder giúp tăng năng suất kỹ thuật khi tùy chỉnh điều khiển truyền động.

DCS800 cũng là giải pháp lý tưởng cho các ứng dụng không dùng động cơ, như điều khiển nam châm điện, sạc pin công suất lớn và điện phân. Dòng truyền động này được hỗ trợ bởi mạng lưới dịch vụ toàn cầu của ABB.

  • Linh hoạt và cấu trúc phần cứng dạng module.
  • Các tủ đứng độc lập và xếp thành dãy.
  • Hệ thống tự động hóa tích hợp có sẵn.
  • Cấu hình 6 và 12 xung lên đến 18 MW / 23 000 HP.
  • Điện áp hỗ trợ từ 230V đến 990 (1200) V.

CHI TIẾT SẢN PHẨM

Mã biến tần

Công suất động cơ

(kW)

Dòng phần ứng

(A)

Mã Convertor 2-Q (S01)

Mã Convertor 4-Q (S02)

Ghi chú

15 – 22 kW

50 – 90 A

DCS800-S01-0090-04/05

DCS800-S02-0100-04/05

4-Q nếu cần đảo chiều nhanh / nâng-hạ

30 – 45 kW

90 – 150 A

DCS800-S01-0125-04/05

DCS800-S02-0140-04/05

Bơm, quạt → 2-Q; Cẩu/tời → 4-Q

55 – 75 kW

150 – 230 A

DCS800-S01-0230-04/05

DCS800-S02-0260-04/05

Dùng 4-Q khi cần tái sinh năng lượng

90 – 110 kW

230 – 315 A

DCS800-S01-0315-04/05

DCS800-S02-0350-04/05

2-Q dùng cho tải một chiều

132 – 160 kW

315 – 405 A

DCS800-S01-0405-04/05

DCS800-S02-0450-04/05

Thường dùng trong xi măng / thép

185 – 220 kW

405 – 520 A

DCS800-S01-0470-04/05

DCS800-S02-0520-04/05

Khuyến nghị thêm cuộn kháng AC

250 – 315 kW

520 – 740 A

DCS800-S01-0740-04/05

DCS800-S02-0820-04/05

Kiểm tra lại nhiệt độ làm việc liên tục

355 – 450 kW

740 – 900 A

DCS800-S01-0900-04/05

DCS800-S02-1000-04/05

Thường dùng với lò quay / kéo thép

500 – 710 kW

900 – 1200 A

DCS800-S01-1200-04/05

DCS800-S02-1200-04/05

Cần xác nhận kiểu thông gió Forced cooling

800 – 1000 kW

1200 – 1500 A

DCS800-S01-1500-04/05

DCS800-S02-1500-04/05

Kiểm tra Nhiệt độ môi trường + tải chu kỳ

1.1 – 1.5 MW

1500 – 2000 A

DCS800-S01-2000-04/05/06/07

DCS800-S02-2000-04/05/06/07

Lắp tủ dạng D6–D7

> 1.5 MW đến 3 MW

2000 – 4800 A

Theo yêu cầu Frame D6 – D7

Theo yêu cầu Frame D6 – D7

Cần kích từ tách rời + giải nhiệt cưỡng bức

Hướng dẫn chọn 2-Q hay 4-Q

Loại

Mục đích sử dụng

Ví dụ

2-Q (S01)

Chạy 1 chiều, mô-men tải ổn định, không cần hãm tái sinh

Băng tải → motor chỉ chạy 1 chiều

4-Q (S02)

Cần đảo chiều nhanh / tải có năng lượng trả về

Cẩu trục, tời mỏ, lò quay, cán thép
Thống số kỹ thuật

Danh mục

Thông số

Dải dòng định mức

20 A đến 5.200 A DC

Điện áp cấp AC

400 … 1200 VAC (tùy mã -04 / -05 / -06 / -07 / -08 / -10 / -12)

Loại cầu chỉnh lưu

2-Q (S01 – single bridge) hoặc 4-Q (S02 – antiparallel bridge)

Kích từ trường (Field exciter)

Tích hợp kích từ 3 pha trong biến tần, không cần module ngoài

Lập trình điều khiển

Chuẩn IEC 61131, Adaptive Programming tích hợp trong drive

Giao thức truyền thông

Modbus tích hợp; tùy chọn: Profibus, CANopen, DeviceNet, EtherNet/IP, EtherCAT, PROFINET…

Chức năng điều khiển nâng cao

Shared motion, điều khiển hai động cơ (double motor), đảo chiều kích từ, cấu hình 12-pulse cổ điển

Công cụ cấu hình & vận hành

DriveWindow Light / DriveWindow, Start-up Assistant

Môi trường & độ bền

Dạng module, thiết kế công nghiệp nặng, hoạt động liên tục trong môi trường tải khắc nghiệt

Ứng dụng phù hợp

Cán thép, tời mỏ, lò quay xi măng, nam châm nâng, điện phân, sạc pin công suất lớn, test rig, cáp treo, máy kéo dây…
Tài liệu kỹ thuật
PRODUCTS, VFD MODULE, VFD ACH

Biến tần ACH480

Đăng vào bởi admin

Biến tần ABB ACH480 là dòng biến tần chuyên dụng cho các ứng dụng HVAC/R như AHU, bơm nước lạnh, cooling tower, chiller và hệ thống thông gió trong tòa nhà thương mại, trung tâm dữ liệu, bệnh viện, nhà máy và sân bay. Dòng ACH480 được tích hợp sẵn các chức năng điều khiển HVAC, bộ lọc EMC và ngõ vào truyền thông BACnet/Modbus/N2, giúp lắp đặt nhanh, vận hành dễ dàng và duy trì hiệu suất tối ưu.

  • Màn hình LCD graphic chuyên dụng cho HVAC, tháo rời được.
  • Tích hợp bộ lọc EMC, cuộn kháng cân bằng giúp giảm đến 25% sóng hài.
  • Tích hợp sẵn chế độ “Override/fire” khi có xảy ra hỏa hoạn.
  • Có sẵn 14 macro cho ứng dụng HVAC.
  • Tích hợp Modbus RTU, BACnet MS/TP, hỗ trợ kết nối nhiều chuẩn truyền thông.

Ứng dụng:

  • AHU / FCU Fans: Vận hành êm, giảm tiếng ồn và rung.
  • Bơm nước lạnh / nước nóng Tiết kiệm năng lượng với điều khiển PID tích hợp.
  • Cooling tower fans Điều khiển tốc độ linh hoạt theo tải nhiệt.
  • Chiller compressor Giảm số lần khởi động, tăng tuổi thọ thiết bị.

CHI TIẾT SẢN PHẨM

Mã biến tần

Định mức

 Mã thiết bị Cỡ vỏ

Tải thường

Tải nặng
Pn
(kW)		 Pn
(Hp)		 I2N
(A)		 Phd
(kW)		 Phd
(Hp)		 I2hd
(A)

0.75

 1 2.6 0.55 0.75 1.8 ACH480-04-02A7-4 R1

1.1

 1.5 3.3 0.75 1 2.6

ACH480-04-03A4-4

R1

1.5

 2 4 1.1 1.5 3.3

ACH480-04-04A1-4

R1

2.2

 3 5.6 1.5 2 4

ACH480-04-05A7-4

R1
3 4 7.2 2.2 3 5.6 ACH480-04-07A3-4

R1

4

 5 9.4 3 4 7.2 ACH480-04-09A5-4 R1

5.5

 7.5 12.6 4 5 9.4

ACH480-04-12A7-4

R1

7.5

10

 17 5.5 7.5 12.6

ACH480-04-018A-4

R2

11

 15 25 7.5 10 17

ACH480-04-026A-4

 R2

15

 20 32 11 15 24.6

ACH480-04-033A-4

R3
18.5 25 38 15 20 31.6

ACH480-04-039A-4

R3

22

 30 45 18.5 25 37.7 ACH480-04-046A-4 R3
22 30 45 18.5 25 37.7

ACH480-04-050A-4

R4
Thống số kỹ thuật
Điện áp cấp

Điện áp và công suất PN

 3 pha, 380-480V, +10/-15%

ACH480-04: 0,75 – 22 kW
Kết nối với động cơ
Điện áp 3 pha, từ 0 – Usupply
Tần số 0 – 500 Hz
Khả năng quá tải

• Tải thường: 1.1 x I2N trong 1 phút cho mỗi 10 phút.

• Tải nặng: 1.5 x I2hd trong 1 phút cho mỗi 10 phút.

• Cho phép 1.8 x I2hd trong 2 giây cho mỗi 60 giây.

Chế độ điều khiển

 Scalar V/f and vector control
Thời gian tăng tốc 0,1 – 1800 giây
Thời gian giảm tốc 0,1 – 1800 giây
Mạch thắng (Braking choper) Tích hợp đến 22 kW
Ngõ vào Analog (02 input)
Tín hiệu điện áp 0 (2) – 10 V, Rin > 200 kΩ
Tín hiệu dòng điện 0 (4) – 10 mA, Rin = 100 Ω
Độ phân giải 0,1%
Độ chính xác ±1%
Ngõ ra Analog (02 output)

Độ chính xác

 0 (4) – 20 mA, load < 500 Ω

± 3%
Điện áp phụ 24V DC ± 10%, max 250 mA
Đầu vào digital (06 input) Cho phép đấu PNP hoặc NPN
03 ngõ ra relay 250V AC / 30V DC, có thể mở rộng
Truyền thông (có thể mở rộng)

•  Tích hợp sẵn RS-485 Modbus, BACnet MS/TP

•  PROFIBUS DP

•  DeviceNettTN

•  Ethernet/IP, Modbus TCP

•  CANopen

•  EtherCAT

•  CANopen
Phụ kiện

Lựa chọn

 Mô tả Mã hàng Lựa chọn Mô tả

Mã hàng
Control panel

HVAC control panel (standard)

 ACH-AP-H Fieldbus DeviceNet FDNA-01
Control panel with Bluetooth interface ACH-AP-W BACnet/IP (2-port) FBIP-21
Panel mounting kit Flush mounting DPMP-01 CANopen FCAN-01
Surface mounting DPMP-02 Ethernet FENA-21
Contains both DPMP-02 and CDPI-01 DPMP-EXT Modbus RTU F8CA-01
Extention module 2xRO and 1xDO CMOD-01 Input/Output chokes Input/Output chokes
6xDI and 2xRO CHDI-01 Braking resistor Braking resistor
Tài liệu kỹ thuật
PRODUCTS, VFD MODULE, VFD ACS

Biến tần ACS180

Đăng vào bởi admin

Biến tần ABB ACS180 là dòng machinery drive thuộc danh mục all-compatible drives của ABB, được thiết kế tối ưu cho các máy móc công nghiệp nhỏ và trung bình, nơi yêu cầu hoạt động đáng tin cậy, tiết kiệm chi phí và dễ sử dụng.

ACS180 là dòng biến tần ABB có thiết kế nhỏ gọn, lắp đặt Side-by-Side rất tiện lợi;
đa năng phù hợp với nhiều ngành công nghiệp và có giá rẻ.

  • Dễ dàng cài đặt với các 7 Macro được tạo sẵn.
  • Tích hợp sẵn modbus RTU.
  • Tích hợp sẵn bộ lọc EMC, Bộ điều khiển thắng.
  • Điều khiển PID cho ứng dụng duy trì áp suất đường ống, mức nước trong bồn,…
  • Safe torque-off function (SIL3) được tích hợp sẵn cho ngành OEM-chế tạo máy.

Ứng dụng:

  • Thực phẩm & đồ uống.
  • Xử lý vật liệu (băng tải, cấp liệu), dệt may, đóng gói, in ấn, Nhựa.
  • Thiết bị thương mại – máy chế biến, quạt, bơm nhỏ,…

CHI TIẾT SẢN PHẨM

Mã biến tần

Thông số định mức

Mã đặt hàng

Cỡ vỏ

PLD / PHD

(kW)

ILD / IHD

(A)

Imax

(A)

Điện áp 1 pha 200-240V

0.55 / 0.37

3.5 / 2.4

4.3

ACS180-04N-03A7-1
ACS180-04S-03A7-1

R0

1.1 / 0.75

6.6 / 4.5

8.1

ACS180-04N-06A9-1
ACS180-04S-06A9-1

R1

2.2 / 1.5

9.3 / 7.4

13.3

ACS180-04N-09A8-1

ACS180-04S-09A8-1

R1

Điện áp 3 pha 200-240V

0.55 / 0.37

1.7 / 1.2

2.2

ACS180-04N-01A8-4

ACS180-04S-01A8-4

R0

1.1 / 0.75

3.1 / 2.4

4.3

ACS180-04N-03A3-4

ACS180-04S-03A3-4

R0

2.2 / 1.5

5.3 / 4.0

7.2

ACS180-04N-05A6-4

ACS180-04S-05A6-4

R1

3.0 / 2.2

6.8 / 5.6

10.1

ACS180-04N-07A2-4

ACS180-04S-07A2-4

R1

4.0 / 3.0

8.9 / 7.2

13

ACS180-04N-09A4-4

ACS180-04S-09A4-4

R1
Thống số kỹ thuật

Điện áp cấp

Điện áp và công suất PN

• 3 pha, 380-480V, ±10%, 0,37 – 4 kW

• 1 pha, 200-240V, ±10%, 0,25 – 2.2 kW

Kết nối với động cơ

Điện áp

3 pha, từ 0 – Usupply

Tần số

0 – 599 Hz

Chế độ điều khiển

•  Scalar V/f

•  Vector

Mạch thắng (Braking choper)

Tích hợp sẵn bên trong

Ngõ vào Analog (02 input)



Tín hiệu điện áp

0 (2) – 10 V, Rin > 312 kΩ

Tín hiệu dòng điện

0 (4) – 20 mA, Rin = 100 Ω

Độ phân giải

0,1%

Độ chính xác

±2%

Điện áp phụ

 24C DC ± 10%, max 200 mA

Đầu vào Digital (05 input)

Cho phép đấu PNP hoặc NPN, chân nhận xung DI5 0 – 16 kHz

Một ngõ ra relay

NO + NC, 250V AC / 30V DC
Tài liệu kỹ thuật
PRODUCTS, VFD MODULE, VFD ACS

Biến tần ACS150

Đăng vào bởi admin

Biến tần ABB ACS150 thuộc dòng micro drive, phù hợp cho các ứng dụng cơ bản cần điều khiển tốc độ động cơ AC với thiết kế nhỏ gọn, dễ tích hợp và vận hành đơn giản.

ACS150 là dòng biến tần ABB giá rẻ, có thiết kế nhỏ gọn, lắp đặt Side-by-Side tiện lợi cho việc lắp đặt; đa năng phù hợp với nhiều ngành công nghiệp.

  • Dễ dàng cài đặt với 6 Macro được tạo sẵn.
  • Tích hợp biến trở điều chỉnh tốc độ.
  • Tích hợp sẵn bộ lọc EMC, Bộ điều khiển thắng
  • Điều khiển PID cho ứng dụng duy trì áp suất đường ống, mức nước trong bồn,…

Ứng dụng:

  • Băng tải (Conveyor) – khởi động/ dừng êm, giảm rung và mòn cơ khí.
  • Quạt & bơm – điều chỉnh tốc độ theo PID để tiết kiệm điện năng.
  • Máy trộn, máy khuấy – mô-men khởi động cao, vận hành mềm mại.
  • Hệ thống HVAC, máy nén, thiết bị dân dụng – công nghiệp nhẹ.

CHI TIẾT SẢN PHẨM

Mã biến tần

Thông số định mức

Mã sản phẩm

Cỡ vỏ

Pn
(kW)

 Pn
(Hp)

I2N
(A)
Điện áp 1 pha 200-240V

0.37

 0.5 2.4 ACS150-01E-02A4-2

R0

0.75

 1.0 4.7 ACS150-01E-04A7-2

R1

1.1

 1.5 6.7 ACS150-01E-06A7-2

R1
1.5 2.0 7.5

ACS150-01E-07A5-2

 R2
2.2 3.0 9.8 ACS150-01E-09A8-2

R2
Điện áp 3 pha 200-240V

0.37

 0.5 2.4 ACS150-03E-02A4-2 R0

0.55

0.75

 3.5 ACS150-03E-03A5-2 R0

0.75

1.0

 4.7 ACS150-03E-04A7-2

R1

1.1

1.5

6.7

 ACS150-03E-06A7-2

R1
1.5 2.0 7.5 ACS150-03E-07A5-2

R1
2.2 3.0 9.8 ACS150-03E-09A8-2

R2
Điện áp 3 pha 380-480V

0.37

 0.5 1.2 ACS150-03E-01A2-4

R0

0.55

 0.75 1.9 ACS150-03E-01A9-4

R0

0.75

 1.0 2.4 ACS150-03E-02A4-4 R0
1.1 1.5 3.3 ACS150-03E-03A3-4

R1

1.5

 2.0 4.1 ACS150-03E-04A1-4 R1

2.2

 3.0 5.6

ACS150-03E-05A6-4

R1

3.0

4.0

 7.3 ACS150-03E-07A3-4

R1
4.0 5.0 8.8 ACS150-03E-08A8-4

R1
Thống số kỹ thuật

Điện áp cấp

 Điện áp và công suất PN •  3 pha, 380-480V, ±10%, 0,37 – 4 kW

•  1 pha, 200-240V, ±10%, 0,37 – 2,2 kW

Kết nối với động cơ
Điện áp 3 pha, từ 0 – Usupply
Tần số 0 – 600 Hz
Khả năng quá tải • Tải thường: 1,5.I2N trong 1 phút cho mỗi 10 phút.

• Tải nặng:     1,1.I2N trong 1 phút cho mỗi 10 phút.

• Cho phép:   1,8.I2N trong 2 giây.
Tần số chuyển mạch • Mặc định 4 kHz.

• 4 – 16 kHz với mỗi bước tăng 4 KHz.
Thời gian tăng tốc 0,1 – 1800 giây
Thời gian giảm tốc 0,1 – 1800 giây
Mạch thắng (Braking choper) Tích hợp sẵn bên trong

Ngõ vào Analog (01 input)
Tín hiệu điện áp 0 (2) – 10 V; Rin > 312 kΩ
Tín hiệu dòng điện 0 (4) – 20 mA; Rin = 100 Ω
Độ phân giải 0,1%
Độ chính xác ±2%

Điện áp phụ

  24C DC ± 10%, max 200 mA

Đầu vào Digital (05 input)

 Cho phép đấu PNP hoặc NPN, chân nhận xung DI5 0 – 16 kHz

Một ngõ ra relay

 NO + NC, 250V AC / 30V DC
Tài liệu kỹ thuật
SERVICES

Dịch vụ Chăm sóc biến tần

Đăng vào bởi admin

ABB Drive Care giúp bạn đơn giản hóa bảo trì, cố định chi phí hằng năm và nâng cao độ tin cậy nhờ chuyên gia của nhà sản xuất. Hợp đồng gói gọn bảo trì định kỳ lẫn hỗ trợ khẩn cấp, với quy trình rõ ràng, tránh lãng phí thời gian và kiểm soát rủi ro chi phí phát sinh.

Lý do chọn ABB Drive Care:



Hiệu quả

  • Tránh rắc rối, lãng phí thời gian và thủ tục hành chính không cần thiết khi xử lý bảo trì định kỳ và khẩn cấp.

Kiểm soát chi phí

  • Hoạt động bảo trì và các dịch vụ hỗ trợ khác được cung cấp với mức giá cố định hằng năm, không phụ thuộc tần suất sử dụng.

Tập trung vào hoạt động cốt lõi

  • Gỡ bỏ gánh nặng và yếu tố gây xao nhãng từ các hoạt động không cốt lõi, yên tâm làm việc khi biết rằng các biến tần của bạn luôn được bảo trì tốt.

Cam kết mạnh mẽ:



Không dùng ABB Drive Care



Có ABB Drive Care



ABB Drive Care biến chi phí bảo trì từ “khó đoán & bùng nổ” thành ổn định & dự báo được, đồng thời tăng độ tin cậy hệ thống → tối ưu lợi nhuận dài hạn.

ABB Drive Care 3 cấp độ phù hợp với nhu cầu cụ thể của khách hàng:

Preventive Care

Bảo trì phòng ngừa


  • Kéo dài tuổi thọ của biến tần nhờ thay thế các linh kiện đã lão hoá.
  • Bao gồm bộ phụ tùng bảo trì định kỳ và nhân công cho việc thay thế.

Complete Care

Bảo trì toàn diện


  • Phí bảo trì cố định hằng năm bao gồm xử lý các hỏng hóc bất ngờ và thay thế linh kiện đã lão hóa.
  • Bao gồm bộ phụ tùng bảo trì định kỳ, phụ tùng sửa chữa và nhân công.

Replacement Care

Thay thế khi lỗi thời


  • Khi một biến tần ABB đã vào giai đoạn Limited/Obsolete, bị hỏng, ABB sẽ cung cấp biến tần ABB mới (cùng dòng và công suất của biến tần hiện hữu) để thay thế.

Tất cả dịch vụ được cung cấp với mức phí cố định hằng năm.

ABB Drive Care 4 cấp độ phù hợp với nhu cầu cụ thể của khách hàng:

Initial Care

Chăm sóc ban đầu


  • Dịch vụ miễn phí trong thời gian bảo hành, bao gồm sửa chữa, hỗ trợ kỹ thuật và, đối với biến tần trung thế, thêm 1 năm dùng thử miễn phí dịch vụ từ xa ABB Ability™.

Preventive Care

Bảo trì phòng ngừa


  • Kéo dài tuổi thọ của biến tần nhờ thay thế các linh kiện đã lão hoá.
  • Bao gồm bộ phụ tùng bảo trì định kỳ và nhân công cho việc thay thế.

Complete Care

Bảo trì toàn diện


  • Phí bảo trì cố định hằng năm bao gồm xử lý các hỏng hóc bất ngờ và thay thế linh kiện đã lão hóa.
  • Bao gồm bộ phụ tùng bảo trì định kỳ, phụ tùng sửa chữa và nhân công.

Replacement Care

Thay thế khi lỗi thời


  • Khi một biến tần ABB đã vào giai đoạn Limited/Obsolete, bị hỏng, ABB sẽ cung cấp biến tần ABB mới (cùng dòng và công suất của biến tần hiện hữu) để thay thế.

Hỗ trợ toàn bộ từ bảo hành đến thay thế.

Thỏa thuận dịch vụ cụ thể được cung cấp cho từng giai đoạn trong vòng đời của Drive:

Các dịch vụ phổ biến nhất:

Onsite inspection

Kiểm tra tại hiện trường


  • Kiểm tra tại chỗ hàng năm đảm bảo hoạt động bình thường và giúp phát hiện sớm các dấu hiệu hao mòn của linh kiện.

Technical Support

Hỗ trợ kĩ thuật


  • Các chuyên gia của ABB hỗ trợ qua điện thoại và tư vấn khắc phục sự cố để khôi phục biến tần nhanh chóng.

Response time

Thời gian phản hồi


  • Chuyên gia ABB sẽ đến tận nơi trong khoảng thời gian đã thỏa thuận.

ABB Drive Care có thể bao gồm bất kì dịch vụ nào phù hợp với nhu cầu cụ thể của khách hàng:

Spare Parts

Vật tư dự phòng


  • Đảm bảo sửa chữa nhanh chóng bằng cách luôn có sẵn các phụ tùng quan trọng.

Training

Đào tạo


  • Đội ngũ nhân viên được đào tạo đảm bảo hiểu hơn về hoạt động của biến tần và bảo trì hiệu quả hơn.

Drive Exchange

Chuyển đổi biến tần


  • Giải pháp thay thế nhanh chóng, đáng tin cậy và tiết kiệm chi phí cho việc sửa chữa, mua biến tần mới hoặc thực hiện bảo trì.

Reconditioning

Phục hồi biến tần


  • Khôi phục và kiểm tra biến tần của bạn một cách toàn diện và bảo hành trong thời gian là một năm.

ABB Ability™ Remote Assistance

ABB Ability™ hỗ trợ từ xa



Khôi phục biến tần nhanh trong trường hợp lỗi:

  • Cảnh báo ngay lập tức được gửi.
  • Chuyên gia ABB giúp bạn khắc phục sự cố qua điện thoại.

ABB Ability™ Condition Monitoring

ABB Ability™ giám sát tình trạng

Dự đoán các lỗi ổ đĩa có thể xảy ra bằng cách:

  • Theo dõi dữ liệu của biến tần.
  • Nhận báo cáo chuyên môn từ ABB.
  • Nhận cảnh báo về bất kỳ sự bất thường nào.

ABB Drive Care means you avoid unnecessary hassle, allowing you to concentrate on your core business.
ABB Drive Care giúp bạn tránh được những rắc rối không cần thiết, cho phép bạn tập trung vào hoạt động kinh doanh cốt lõi của mình.

SERVICES

Dịch vụ cung cấp vật tư dự phòng

Đăng vào bởi admin

Khi một linh kiện hỏng hóc đe doạ dừng dây chuyền, tốc độ có nghĩa là tiền. Dịch vụ phụ tùng dự phòng ABB của chúng tôi giúp bạn khôi phục vận hành nhanh và tin cậy, với phụ tùng chính hãng được đóng gói đầy đủ phụ kiện – đúng mã, đúng mục đích, kèm hướng dẫn lắp đặt – và giao thẳng đến hiện trường. Thời gian giao hàng có thể khác nhau tuỳ chủng loại, ABB bảo đảm phương án cung ứng hiệu quả nhất cho từng đơn hàng.

Vì sao phải là phụ tùng chính hãng ABB?

  • Vận hành ổn định, đúng thiết kế: Chỉ OEM mới bảo đảm phụ tùng dựa trên hồ sơ thiết kế gốc (as-built) và tương thích 100% với thiết bị của bạn. Nhờ các cải tiến thiết kế liên tục, phụ tùng OEM còn có thể vượt trội so với linh kiện cũ về độ bền và chức năng.

  • Giảm rủi ro, rút ngắn thời gian dừng máy (downtime): Có sẵn phụ tùng đúng loại là chìa khoá phục hồi nhanh sau sự cố; nếu phải đặt hàng đột xuất, thời gian chờ có thể kéo dài từ vài tuần đến vài tháng với các hạng mục đặc thù.

Danh mục & phạm vi cung cấp

  • Biến tần ABB (Drives): Phụ tùng cho các dòng ACS/ACH/DCS… kèm vật tư lắp đặt (ốc, đầu nối), tài liệu hướng dẫn và bảo hành theo điều khoản ABB.

  • Động cơ & máy phát ABB: Từ sản phẩm tiêu chuẩn đến máy chuyên dụng cỡ lớn – ABB duy trì dịch vụ phụ tùng xuyên suốt vòng đời; với thiết bị lớn đặt theo đơn, phụ tùng thường có tổng thời gian từ lúc đặt hàng đến khi vật tư sẵn sàng sử dụng tại hiện trường (lead time) dài, nên khuyến nghị dự trữ tại chỗ để giữ mức sẵn sàng cao.

Dịch vụ chúng tôi thực hiện cho đơn hàng phụ tùng

  • Lựa chọn & đóng gói theo nhu cầu vật tư (một phần hoặc trọn gói), kèm hướng dẫn lắp đặt và phụ kiện cần thiết.

  • Giao hàng tới site thông qua mạng lưới ABB; bảo hành theo điều khoản phụ tùng đặt mua.

Tư vấn tồn kho & phân tích rủi ro

  • Để chủ động trước sự cố, ABB khuyến nghị phân tích rủi ro nhằm xác định hạng mục cần dự trữ, ưu tiên theo thời gian dừng ước tính, chi phí dừng máy, rủi ro cung ứng, khả năng dùng chung capital spares cho nhiều thiết bị và cả yêu cầu bảo hiểm. Chúng tôi có thể hỗ trợ xây dựng chính sách tồn kho tối ưu cho nhà máy của bạn.

Lợi ích bạn nhận được

  • Tăng tính sẵn sàng của biến tần, động cơ/máy phát; giảm mất mát sản lượng khi có sự cố.

  • Khôi phục nhanh & đáng tin cậy nhờ phụ tùng chính hãng được chuẩn bị theo “một kiện – đủ dùng”.

  • Chuỗi cung ứng toàn cầu giúp tối ưu phương án giao nhận cho từng trường hợp.

Công ty TNHH Công nghiệp Quang Nam Việt sẵn sàng đồng hành cùng bạn trong việc lập danh mục phụ tùng, xây dựng chính sách tồn kho, và cung ứng phụ tùng ABB chính hãng cho cả biến tần và động cơ/máy phát.

SERVICES

Dịch vụ Lắp đặt & Vận hành

Đăng vào bởi admin

Trong bối cảnh sản xuất công nghiệp ngày càng hiện đại hóa, biến tần và động cơ đóng vai trò then chốt trong việc nâng cao hiệu suất, tiết kiệm năng lượng và đảm bảo sự ổn định của hệ thống. Hiểu rõ tầm quan trọng đó, Công ty TNHH Công nghiệp Quang Nam Việt tự hào cung cấp dịch vụ lắp đặt biến tần và động cơ ABB theo tiêu chuẩn quốc tế, mang đến cho khách hàng giải pháp vận hành an toàn, chính xác và hiệu quả lâu dài.

Dịch vụ của chúng tôi cung cấp hầu hết các dòng biến tần như ABB ACS580, ACS800, ACS880,… Dựa vào kích thước, tính năng, điện áp định mức cũng như tùy theo nhu cầu hoạt động của từng ngành công nghiệp mà chúng tôi sẽ lựa chọn từng loại biến tần phù hợp.

Với mục tiêu mang đến một hệ thống vận hành an toàn – tiết kiệm – hiệu quả, chúng tôi mong muốn khách hàng của mình tập trung vào định hướng lớn hơn như sản xuất thông minh, tối ưu chi phí và tăng trưởng bền vững.

SERVICES

Dịch vụ Nâng cấp

Đăng vào bởi admin

Giữ thiết bị luôn sẵn sàng và hiệu suất cao bằng chương trình nâng cấp theo vòng đời (life-cycle) của ABB. Khi biến tần bước vào giai đoạn Limited/Classic, phụ tùng và hỗ trợ sẽ dần khan hiếm; giải pháp nâng cấp giúp kéo dài tuổi thọ hệ thống, quản lý lỗi thời linh kiện và giảm rủi ro dừng máy với công nghệ đã được kiểm chứng.

Lợi ích chính:

  • Gia tăng tuổi thọ hệ thống truyền động.
  • Quản lý lỗi thời (obsolescence) của linh kiện.
  • Ổn định độ tin cậy & cải thiện hiệu năng.
  • Giảm rủi ro vận hành nhờ công nghệ đã chứng minh.
  • Nâng cao tính tiện dụng & an toàn.
  • Sẵn sàng tích hợp ABB Ability™ cho giám sát số.

Lộ trình/nền tảng nâng cấp điển hình:

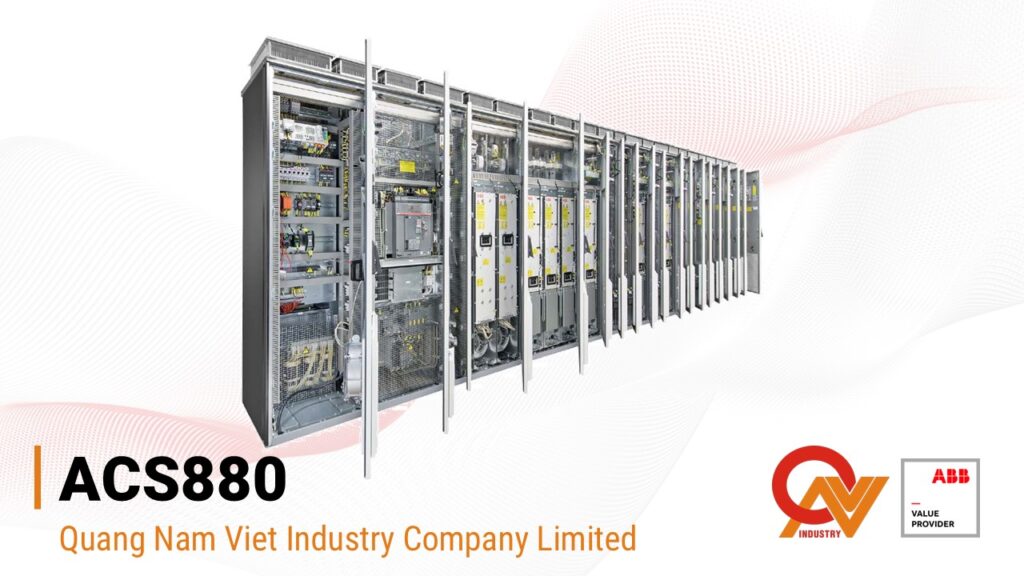

  • ACS600 → ACS880
  • ACS800 → ACS880
  • DCS600 → DCS880
  • Drive hãng thứ ba → ACS880/DCS800

Các phương án triển khai:

  • Thay mới/ hoàn chỉnh dạng multidrive
  • Standard retrofit kits (bộ retrofit tiêu chuẩn)
  • Frame retrofit kits (retrofit theo khung/vỏ)
  • Giải pháp “tailor-made” cho yêu cầu đặc thù cơ/điện/tự động hoá.

Quy trình dịch vụ đề xuất:

  1. Khảo sát vòng đời & rủi ro: xác định thiết bị trong pha Limited/Classic, đánh giá phụ tùng & hỗ trợ.
  2. Chọn phương án nâng cấp phù hợp (kit tiêu chuẩn, frame retrofit, tailor-made hoặc multidrive).
  3. Lập kế hoạch dừng máy tối thiểu, chuẩn bị vật tư/đồ gá và hồ sơ tích hợp.
  4. Lắp đặt – chạy thử – chuyển giao, kích hoạt khả năng kết nối số (ABB Ability™) khi cần.

Khi nào nên nâng cấp?

  • Thiết bị quan trọng (critical) đã vào Limited/Classic;
  • Cần tăng độ tin cậy, tiết kiệm năng lượng, cải thiện an toàn/vận hành;
  • Muốn chuẩn hoá nền tảng về ACS880/DCS880 để hợp nhất phụ tùng và kỹ năng vận hành.

Với dịch vụ Drive Upgrade, bạn biến “rủi ro lỗi thời” thành cơ hội hiện đại hoá, bảo đảm tối ưu tổng chi phí và cập nhật các công nghệ mới nhất của thiết bị.

SERVICES

Dịch vụ sửa chữa

Đăng vào bởi admin

Khi biến tần hoặc động cơ ABB gặp sự cố, dịch vụ sửa chữa chuyên nghiệp chính là giải pháp giúp doanh nghiệp nhanh chóng khôi phục hoạt động sản xuất. Với mạng lưới dịch vụ rộng khắp toàn cầu và đội ngũ kỹ sư được ABB chứng nhận, Quang Nam Việt phối hợp cùng ABB mang đến cho khách hàng các giải pháp sửa chữa nhanh chóng, hiệu quả và an toàn.

Mục tiêu của chúng tôi là giúp doanh nghiệp giảm thiểu tối đa thời gian dừng máy, đồng thời kéo dài tuổi thọ thiết bị bằng việc sử dụng linh kiện, phụ tùng chính hãng ABB và tuân thủ các tiêu chuẩn chất lượng quốc tế.

Lợi ích dành cho khách hàng:

  • Duy trì tính liên tục và độ tin cậy vận hành.
  • Khôi phục chức năng thiết bị nhanh chóng.
  • Kéo dài vòng đời vận hành của biến tần và động cơ.
  • Kỹ sư ABB chứng nhận, am hiểu sản phẩm ABB và các thương hiệu khác.
  • Phụ tùng ABB chính hãng được sử dụng trong quá trình sửa chữa.
  • Bảo hành đầy đủ cho mọi dịch vụ sửa chữa.
  • Mạng lưới trung tâm dịch vụ rộng khắp, dễ dàng hỗ trợ khách hàng tại chỗ hoặc tại xưởng.

Phạm vi dịch vụ cung cấp:

a) Sửa chữa tại xưởng (Workshop Repair)

  • Dành cho các trường hợp phức tạp, cần kiểm tra – đại tu – phục hồi.
  • Các xưởng ABB được trang bị đầy đủ thiết bị hiện đại, kỹ sư tay nghề cao, phối hợp với chuyên gia thiết kế từ nhà máy.
  • Tiêu chuẩn chất lượng toàn cầu, có thể xử lý cả thiết bị trong môi trường đặc biệt (hazardous areas).
  • Khách hàng được cung cấp báo cáo chi tiết sau sửa chữa.
  • Quy trình sửa chữa tại Workshop được mô tả chi tiết như sau:

b) Sửa chữa tại chỗ (On-site Repair)

  • Kỹ sư ABB – đã được đào tạo và có chứng chỉ – sẽ có mặt trực tiếp tại nhà máy, giúp tiết kiệm thời gian vận chuyển, tránh rủi ro hư hỏng khi di dời.
  • Thực hiện phân tích sự cố, chẩn đoán nguyên nhân, sửa chữa ngay tại hiện trường.
  • Đảm bảo quy trình an toàn, chất lượng và tuân thủ quy định địa phương.
  • Sau sửa chữa, khách hàng nhận được bản sao lưu tham số vận hành và báo cáo chi tiết.
  • Quy trình sửa chữa tại chỗ được mô tả chi tiết như sau:

So sánh dịch vụ sửa chữa biến tần ABB:

Tiêu chí Sửa chữa tại xưởng (Workshop Repair) Sửa chữa tại chỗ (On-site Repair)
Phạm vi áp dụng Các trường hợp phức tạp, cần đại tu, phục hồi toàn diện, kiểm tra chuyên sâu. Các lỗi có thể khắc phục trực tiếp tại hiện trường, không cần vận chuyển thiết bị.
Quy trình – Gửi biến tần đến Workshop ABB.

– Kiểm tra & báo giá.

– Sửa chữa bằng phụ tùng chính hãng ABB.

– Thử không tải và sao lưu thông số.

– Trả lại thiết bị + báo cáo chi tiết.

– Kỹ sư ABB đến tận nơi.

– Kiểm tra an toàn & truy tìm lỗi.

– Sửa chữa trực tiếp bằng phụ tùng chính hãng ABB.

– Chạy thử với tải & sao lưu tham số.

– Cung cấp báo cáo sửa chữa.
Ưu điểm

– Xử lý được các hư hỏng phức tạp, cần thiết bị kiểm tra chuyên dụng.

– Đảm bảo chất lượng cao nhất nhờ quy trình chuẩn toàn cầu.

– Có thể đại tu, nâng cấp, kiểm tra toàn diện.

 – Nhanh chóng, không mất thời gian vận chuyển.

– Giảm rủi ro hỏng hóc khi di chuyển thiết bị.

– Hạn chế tối đa thời gian ngừng máy.
Nhược điểm – Tốn thời gian vận chuyển.

– Máy có thể dừng lâu hơn so với sửa tại chỗ.

 – Không phù hợp cho các hư hỏng nặng, cần đại tu.

– Phạm vi xử lý giới hạn (cần phụ tùng có sẵn).
Phụ tùng thay thế Luôn sử dụng linh kiện ABB chính hãng. Sử dụng phụ tùng ABB chính hãng (nếu cần, ABB sẽ đặt hàng và cung cấp).
Kết quả – Thiết bị được sửa chữa, kiểm tra toàn diện.

– Hoạt động ổn định như mới.

– Sao lưu dữ liệu thông số.

– Có báo cáo dịch vụ & khuyến cáo.

 – Thiết bị được sửa chữa, kiểm tra toàn diện.

– Thiết bị nhanh chóng vận hành lại.

– Sao lưu dữ liệu thông số.

– Có báo cáo dịch vụ & khuyến cáo.
Khách hàng phù hợp Doanh nghiệp chấp nhận downtime dài hơn để đổi lấy sửa chữa toàn diện và an toàn tuyệt đối. Doanh nghiệp cần khôi phục vận hành nhanh, giảm downtime tối đa, ưu tiên tiến độ sản xuất.
SERVICES

Dịch vụ Bảo trì phòng ngừa

Đăng vào bởi admin

Trong quá trình vận hành, linh kiện lão hóa là nguyên nhân chính dẫn đến hư hỏng và dừng máy ngoài kế hoạch. Những sự cố này luôn xảy ra bất ngờ và có thể gây hỏng lan sang các bộ phận quan trọng. Vì vậy, bảo trì dự phòng theo kế hoạch là khoản đầu tư cần thiết để ngăn ngừa rủi ro và bảo vệ sản xuất của bạn.

Với kinh nghiệm nhà sản xuất và bảo trì hơn một thế kỷ, chương trình Bảo trì dự phòng (Preventive Maintenance) của ABB được chuẩn hóa theo vòng đời sản phẩm và điều kiện vận hành thực tế, được thực hiện bởi kỹ sư được chứng nhận – giúp tối ưu tính sẵn sàng và độ tin cậy của thiết bị.

Lợi ích dành cho nhà máy của bạn:

  • Duy trì vận hành liên tục, hạn chế dừng máy nhờ bảo trì đúng lịch, đúng chủng loại thiết bị.
  • Kiểm soát chi phí: lập kế hoạch ngân sách theo các hạng mục bảo trì định kỳ, tránh tổn thất bất ngờ.
  • Đội ngũ tay nghề cao: kỹ sư được đào tạo chi tiết từng dòng sản phẩm của ABB.
  • Phụ tùng chính hãng ABB và bộ PM KIT chuyên dụng, đảm bảo an toàn – tuân thủ tiêu chuẩn môi trường, rút ngắn thời gian dừng.
  • Báo cáo bảo trì đầy đủ và khuyến nghị hành động tiếp theo sau mỗi đợt bảo trì.

Dịch vụ áp dụng cho:

  • Biến tần (Drives) trong các vòng đời Active/Classic theo chính sách ABB.
  • Động cơ/ máy phát đồng bộ với chương trình bảo trì theo cấp L1–L4 trong suốt vòng đời thiết bị.

Nội dung công việc (đối với biến tần):

  • Thực hiện theo lịch bảo trì sản phẩm cụ thể của ABB, có thể bao gồm:
  • Đánh giá rủi ro – làm việc an toàn (có/không có điện áp chính tuỳ hạng mục).
  • Vệ sinh – kiểm tra môi trường: bụi, ăn mòn, nhiệt độ; làm sạch tản nhiệt bằng khí nén/ESD vacuum; thay lọc gió.
  • Kiểm tra – siết chặt – vệ sinh đầu cốt, giắc cắm, cáp.
  • Thay thế các linh kiện theo chu kỳ: quạt làm mát, bơm nước (bộ làm mát nước), tụ DC, bo mạch điều khiển và các thành phần nằm trong kit bảo trì tương ứng.
  • Sao lưu tham số (backup) và chạy thử khi điều kiện cho phép.
  • Báo cáo, nêu rõ hạng mục đã làm, linh kiện đã thay và khuyến nghị cho lần bảo trì tiếp theo.
  • Lưu ý: hạng mục sửa chữa khắc phục, nâng cấp/retrofit hoặc thời gian chờ ngoài phạm vi sẽ được chào giá riêng.

Quy trình bảo trì dự phòng cho biến tần được tóm tắt như sau:

Chương trình bảo trì cho động cơ (tham khảo)

ABB khuyến nghị các mốc L1–L4 trong suốt vòng đời thiết bị; khoảng cách thực tế phụ thuộc số giờ chạy, số lần khởi động và điều kiện môi trường (nhiệt độ cao, ẩm, bụi, tải nặng sẽ rút ngắn khoảng bảo trì):

  • L1: ~10.000–20.000 giờ tương đương – kiểm tra nhanh, đo cách điện.
  • L2: ~20.000–40.000 giờ hoặc ≤ 3 năm – mở rộng kiểm tra, có thể tháo ổ đỡ/phụ kiện.
  • L3: ~50.000–70.000 giờ hoặc ≤ 6 năm – bảo trì sâu, tháo rotor/ổ đỡ (nếu cần).
  • L4: ~80.000–102.000 giờ hoặc ≤ 12 năm – đại tu toàn diện theo điều kiện thực tế.
    Tùy chọn nâng cao: kiểm tra chẩn đoán cách điện LEAP cho stator.

Dịch vụ bảo trì là một hoạt động thiết yếu giúp các thiết bị, máy móc, hệ thống và cơ sở hạ tầng hoạt động ổn định, hiệu quả và kéo dài tuổi thọ. Đây chính là một cách tiếp cận chủ động để phòng ngừa rủi ro, tối ưu hóa hiệu suất và tiết kiệm chi phí về lâu dài, cũng là cơ hội để chúng tạo ra những giá trị và xây dựng lòng tin lâu dài với quý khách hàng.

Bạn muốn lập kế hoạch bảo trì dự phòng cho hệ thống biến tần/motor? Hãy liên hệ để được hỗ trợ khảo sát – tư vấn – báo giá theo model, tuổi thọ linh kiện và lịch dừng máy của bạn.
